SVG無功補償裝置

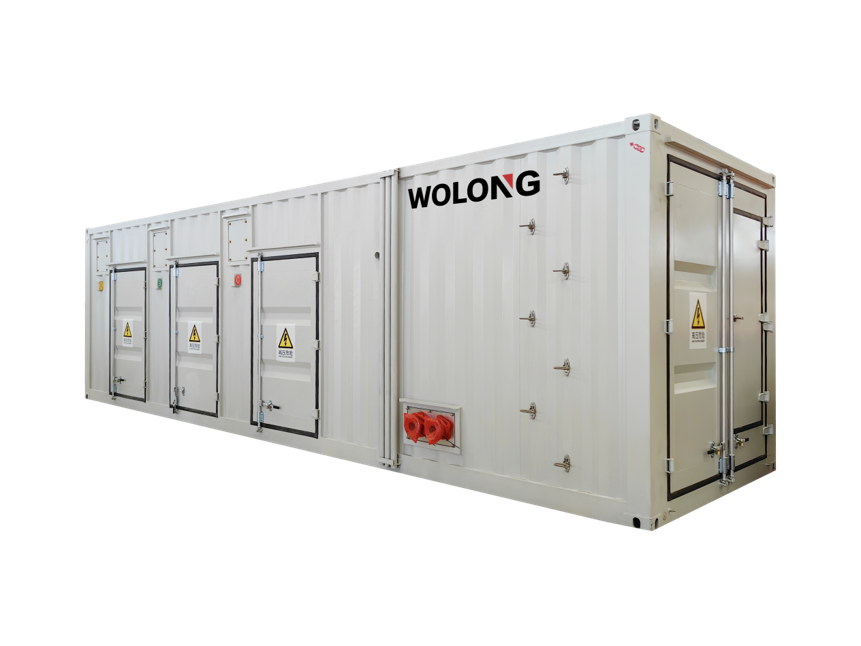

高壓鏈?zhǔn)届o止無功發生器（35kV）
該產品利用可關斷大功率電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)恼{(diào)節橋式電路交流側輸出電壓的幅值和相位，發出感性或者容性無功；該產品作為有源型補償裝置，可以起到提高功率因數，濾除諧波，穩定電網端電壓的電能質量綜合治理的功用。適用于冶金，光伏、風電、煤礦及非煤礦山、化工、長輸管線、市政、港口碼頭、軌道交通等
產品特點
-
技術特征響應速度快、調節范圍廣、占地面積小、損耗低
-
補償方式可發出感性或容性補償無功，具備有源濾波能力可對諧波電流進行跟蹤治理，可支撐電網電壓
-
散熱方式水冷
-
拓撲結構星接或角接
運行條件
-
-15℃～+40℃環境空氣溫度
-
≤90%（當溫度為25℃時）環境空氣月平均最高相對濕度
-
≤1KM海拔
規格參數
| 額定電壓： | 35kV |
| 額定容量： | ±500~120000kVar |
| 安裝形式： | 戶內框架式/戶外集裝箱式 |
| 冷卻方式： | 水冷 |
| 系統組成： | 啟動系統、功率系統、控制系統、散熱系統 |
